LED - energiaa säästävä valaistus

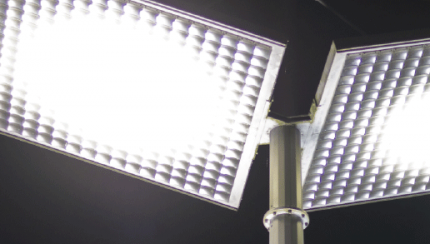

LEDit ovat yleistyneet viime vuosina. Tehokkuuden ja värintoistoindeksin kehittymisen ansiosta on tuskin olemassa valaistustekniikan alaa, jossa niitä ei käytettäisi: Jälkiasennettavina LED-valonlähteinä ne ovat tervetullut vaihtoehto energiansäästölampuille. LED valaistus mahdollistaa asennuksen moniin eri pintoihin ja avaavat täysin uusia valaistussuunnittelumahdollisuuksia. Esimerkiksi tehokkaat laitteet, kuten näyttämö- ja studiospotit tai valonheittimet, ovat saatavana LED-versioina.
Jokaista hehkulamppua ei kuitenkaan voi yksinkertaisesti korvata jälkiasennettavalla LED-valonlähteellä. Tämä voi aiheuttaa massiivisia häiriöitä asennukseen - yllättäen jopa pelkän vaihdon yhteydessä. Syynä ovat lyhyet, mutta myös erittäin suuret käynnistysvirrat. Ne voivat olla tuhatkertaisia tai enemmänkin nimellistehoon nähden. Tämän seurauksena koskettimet voivat palaa tai hitsata kiinni.
LED-haaste ja sen ratkaiseminen
Vaikeudet sellaisissa jokapäiväisissä tehtävissä kuin kytkentä tai himmennys ovat yllättäviä. Ongelmana on se, että LED-lampuille ei ole vielä olemassa erityistä standardia. LED-lamppuihin sovelletaan kuitenkin valaisimia koskevia yleisiä määräyksiä, aina lampunpitimen suunnittelusta valovoiman mittausjärjestelyihin. Sitä, mitä tapahtuu niiden välissä, ei kuitenkaan ole säännelty. Toisin kuin perinteisessä lampussa, jossa on yksinkertainen hehkulanka, LED-lampuissa on paljon elektroniikkaa ohjausta varten. Kukin valmistaja maailmassa voi itse päättää, miten tämä toteutetaan. Kytkentä- ja himmennyslaitteiden valmistajilla ei siis ole mitään tietoa siitä, mitä elektroniikkaa ohjataan ja miten ledilamppu käyttäytyy. Vastaavat standardit ovat tällä hetkellä olemassa vain luonnoksina.
Ei standardia tiedossa? Testataan sitten itse!
Jos tuotteessa ei ole merkintöjä LED- ja purkauslamppujen erityisistä kytkentäkuormista, voidaan olettaa, että tuotetta ei ole hyväksytty niitä varten. LED-kuormia koskevat tiedot eivät kuitenkaan aina ole hyödyllisiä. Mitä käynnistysvirtoja laitevalmistaja olettaa? Ne voivat vaihdella valonlähteestä toiseen. Myös yhteenlaskussa on syytä olla varovainen. Useilla pienellä nimellisteholla varustetuilla LEDeillä voi olla yhteensä suurempi käynnistysvirta kuin yhdellä LEDillä, jolla on vastaava kokonaisteho. Theben tekee jatkuvasti mittauksia perinteisille LED-jälkiasennettaville lampuille, jotta se voi määrittää kuormitustiedot kytkinlaitteille ja himmentimille. Näiden testien aikana kytkinlaitteille tehdään vähintään 40 000 kytkentäsykliä. Näin voidaan antaa luotettavia lausuntoja kytkettävistä kuormista.
Kova rasitus koskettimille: kapasitiiviset kytkentäkuormat
Miten LED-lamppu, jonka nimellisteho on muutama watti, voi tuhota koskettimen, joka on suunniteltu moninkertaiselle teholle? Vastaus löytyy tarkastelemalla lähemmin syöksyvirtoja: hehkulampuissa kylmä hehkulanka aiheuttaa tyypillisesti kymmenen kertaa nimellisvirtaa suuremmat sysäysvirrat. Kapasitiivisilta ominaisuuksiltaan kapasitiivisissa LED-lampuissa ja energiansäästölampuissa impulssivirta voi olla µs:n alueella 1 000 kertaa nimellisvirta ja enemmänkin.
VDE-hyväksytyssä testilaboratoriossamme tehty mittaus osoitti, että 1,8 W:n LED-lampun käynnistysvirta oli erityisen epäsuotuisa, 19 A. – 1 706 kertaa nimellisvirta!
LED-valaisimien optimaalinen kytkentä: Oikea kytkeminen oikeaan aikaan
Kaksi kosketinta kaikkiin kytkentätapauksiin:
Volframi-esikoskettimet
Suuret virrat vaativat erityisiä koskettimia. Hopea-tinaoksidin (AgSnO2) lisäksi Theben käyttää kahden kontaktin yhdistelmää, jotka sulkeutuvat peräkkäin: Volframi johtava kosketin. Johtava kosketin on valmistettu korkearesistanssisesta ja erittäin kestävästä volframista. Se pysäyttää syöksyvirran ja rajoittaa sitä samanaikaisesti. Näin matalaimpedanssinen pääkosketin pysyy kuormittamattomana kytkentähuippujen aikana. Theben käyttää volframikoskettimia KNX-kytkinten toimilaitteissa, KNX-himmenninlaitteissa ja KNX-verhotoimilaitteissa.
Nollapistekytkentä
C-kuormitusta varten suunnitellut kytkinlaitteet kestävät yleensä paremmin syöksyvirrat. Theben luottaa erityisen tehokkaisiin ratkaisuihin, kuten niin sanottuun nollakytkentäpiiriin. Tämä laskee vaihtojännitteen sinikäyrän nollakohdan. Tällä hetkellä kytkennän aikainen syöksyvirta on minimaalinen. Tämä suojaa relekontaktia ja pidentää sen käyttöikää myös nimellisesti suurilla kytkentäkuormilla. Virran tunnistuksella C-kuormitusta ohjaavat KNX-kytkintoimilaitteet ovat varustettu nollapistekytkennällä.
KNX-kytkentätoimilaitteet:
Kestävämpi, luotettavampi, vahvempi
MIX2-perusmoduuli RMG 4 U KNX
MIX2-laajennusmoduuli RME 8 S KNX
FIX1 toimilaite RM 8 T KNX
Yleiskatsaus kytkentäarvoihin
Laadulla on hintansa, mutta se maksaa itsensä takaisin: Oman laboratoriomme korkeiden testivaatimusten (esim. 40 000 kytkentäsykliä) ansiosta olemme osittain standardin yläpuolella. Tämä laatustandardi vahvistetaan myös ulkoisella VDE-testillä, ja lisäksi vertaansa vailla olevilla kytkentäkuormilla.
| KNX-kytkintoimilaitteet | Toiminnon tyyppi | Tuotenro | Kytkentäkapasiteetti | LED-kytkentäkapasiteetti |
| RMG 4 U KNX | Perusmoduuli | 4930223 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600 W (>2W) |
| RME 4 U KNX | Laajennusmoduuli | 4930228 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600 W (>2W) |
| RM 4 U KNX | FIX1-moduuli | 4940223 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600 W (>2W) |
| RMG 4 I KNX, C-kuorma | Perusmoduuli | 4930210 | 16 A | max. 1.500 A/200 μs 40.000 Kytkentäjaksot 200 μF* |
850 W (>2W) |
| RME 4 I KNX, C-kuorma | Laajennusmoduuli | 4930215 | 16 A | max. 1.500 A/200 μs 40.000 Kytkentäjaksot 200 μF* |
850 W (>2W) |
| RM 4 I KNX, C-kuorma | FIX1-Moduuli | 4940210 | 16 A | max. 1.500 A/200 μs 40.000 Kytkentäjaksot 200 μF* |
850 W (>2W) |
| RM 8 I KNX, C-kuorma | FIX2-Moduuli | 4940215 | 16 A | max. 1.500 A/200 μs 40.000 Kytkentäjaksot 200 μF* |
850 W (>2W) |
| RM 4 H KNX | FIX1-Moduuli | 4940212 | 25 A | max. 1.200 A/200 μs | 850 W (>2W) |
| RM 8 H KNX | FIX2-Moduuli | 4940217 | 25 A | max. 1.200 A/200 μs | 850 W (>2W) |
| RMG 8 S KNX | Perusmoduuli | 4930220 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600W (>2W) |
| RME 8 S KNX | Laajennusmoduuli | 4930225 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600W (>2W) |
| RM 8 S KNX | FIX1-Moduuli | 4940220 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600W (>2W) |
| RM 16 S KNX | FIX2-Moduuli | 4940225 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600W (>2W) |
| KNX-kytkin- ja verhotoimilaitteet | Toiminnon tyyppi | Tuotenro | Kytkentäkapasiteetti | LED-kytkentäkapasiteetti |
| RMG 8 T KNX | Perusmoduuli | 8 x kanavaa /4 x verholähtöä | 4930200 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600W (>2W) |
| RME 8 T KNX | Laajennusmoduuli | 8 x kanavaa /4 x verholähtöä | 4930205 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600W (>2W) |
| RM 8 T KNX | FIX1-Moduuli | 8 x kanavaa /4 x verholähtöä | 4940200 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600W (>2W) |
| RM 16 T KNX | FIX2-Moduuli | 16 x kanavaa /8 x verholähtöä | 4940205 | 16 A | max. 800 A/200 μs 40.000 Kytkentäjaksot 140 μF |
600W (>2W) |
| KNX uppoasennettavat toimilaitteet | Toiminnon tyyppi | Tuotenro | Kytkentäkapasiteetti | LED-kytkentäkapasiteetti |
| SU 1 KNX | Uppoasennettava kytkintoimilaite | 4942520 | 16 A | max. 740 A/200 μs* | 600W (>2W) |
| SU 1 RF KNX | Uppoasennettava RF kytkintoimilaite | 4941620 | 10 A | max. 740 A/200 μs* | 600W (>2W) |
*Optimoidun nollapistereleen ansiosta
LEDien himmentäminen tarkasti: Nyt ja tulevaisuudessa
Riippumatta siitä, valitsetko FIX- tai MIX-sarjan - Thebenin KNX-yleishimmentimien avulla voit himmentää valonlähteitä, kuten LED-, halogeeni- ja energiansäästölamppuja, portaattomasti ja välkkymättä. Edellytyksenä on kuitenkin, että valittu valonlähde on himmennettävissä. Useat kanavat tarjoavat enemmän suunnittelumahdollisuuksia, kun otetaan huomioon yhä suurempi määrä kytkettyjä LED-valaisimia, joiden tehot ovat pieniä.
KNX ajan tasalla: Säädettävät himmennyskäyrät
Thebenin KNX-yleishimmennystoimilaitteet menevät vielä askeleen pidemmälle: erilaiset himmennyskäyrät tallennetaan KNX-ohjelmointiohjelmistoon ETS. Ne korjaavat himmennyskäyttäytymistä käytetyn valonlähteen mukaan ja varmistavat tasaisen, portaattoman säädön. Lisäksi LED-valaisimiin on mahdollista sovittaa erikseen himmennyskäyrät harmonisen himmennyskäyttäytymisen luomiseksi. Toinen plussa on suuri himmennysteho, jopa 400 watin LED-valoteho kanavaa kohden. Tämä teho voidaan jopa nostaa 800 wattiin kytkemällä 2 kanavaa rinnakkain.
Portaaton, välkkymätön ja harmoninen:
KNX-himmennystoimilaitteet kaikille LED-tehoille
MIX2 KNX-toimilaitteet
FIX1 / FIX2 KNX-toimilaitteet
KNX uppoasennettavat toimilaitteet
Suurien tehojen aika on ohi. Nykyään haluamme himmentää LED-valoja pienillä tehoilla. Theben on ottanut tämän huomioon ja tarjoaa KNX-himmennystoimilaitteita, joiden minimikuormitus on vain 2 wattia!
KNX-ohjelmointiohjelmistoon ETS on tallennettu erilaisia himmennyskäyriä. Ne korjaavat himmennyskäyttäytymistä käytetystä LED-valonlähteestä riippuen ja varmistavat portaattoman himmennyksen.
Pikatoimintatestit käyttöönottoa varten ovat mahdollisia painikkeilla (25 %, 50 %, 75 % ja 100 %) myös ilman väyläyhteyttä. MIX2-sarjan KNX-toimilaitteissa väylämoduuli voidaan kytkeä myös myöhemmin.
DMG 2 T KNX -himmennin mahdollistaa erilaisten "scenen" tallentamisen - aivan kuten RMG 8 S KNX -kytkintoimilaite.
